N2W206G-FW

进口燃气放散球阀

美国海王星NEPTUNE品牌进口燃气放散球阀专为燃气系统安全放散设计，结构紧凑、密封可靠，具备快速启闭与泄压功能，适用于天然气、城市煤气、液化石油气等介质，广泛用于调压站、管网末端及设备安全泄放工况。

业务咨询

产品介绍
相关产品

性能特点

1、防火防静电结构，符合燃气安全标准；

2、双向密封，零泄漏，启闭轻快；

3、带放散通道，可实现安全泄压；

4、抗腐蚀、抗冻、适应户外长期运行；

5、可配锁具、操作手柄，防止误操作；

6、安装便捷，适用于各类燃气管网。

技术参数

项目参数	值
公称通径	DN15～DN100
公称压力	PN16 / PN25 / CLASS150
适用温度	-20℃～80℃
适用介质	天然气、煤气、液化石油气、无腐蚀性气体
连接方式	螺纹 / 法兰
驱动方式	手动
密封等级	ANSI VI 级 / 零泄漏
防爆 / 防火	符合 GB、API 标准
设计标准	API 6D / GB/T 12237

材质说明

序号	名称	序号	名称	序号	名称
1	手轮	2	执行机构	3	密封套
4	六角蝶栓	5	加长管	6	等双头螺栓
7	连接盘	8	连接装置	9	定位销
10	加长杆	11	连接杆	12	密封填料
13	阀杆	14	支撑板	15	放散球阀
16	注脂管	17	左右体	18	O型圈
19	弹簧	20	阀座支撑	21	金属缠绕垫
22	阀体	23	球体	24	防火石墨

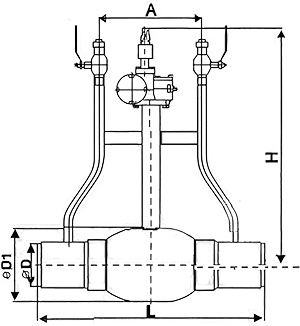

产品尺寸

DN	A	L	D1	d	D(DIN)	D(GB)
40	300	1000	88.9	38	48.3	45
50	300	1000	114.3	50	60.3	57
65	300	1000	139.7	65	76.1	73
80	300	1000	168.3	80	88.9	89
100	300	1000	177.8	100	114.3	108
125	400	1000	219.1	125	139.7	133
150	400	1000	273	150	168.3	159
